Batch-Off Soğutma Üniteleri

Kauçuk hamur soğutma Makineleri (Batch-off), genelde kauçuk hamurları soğutmak maksadıyla kullanılır. Kauçuk karışımları, mikser (banbury) karışım prosesinden sonra ısınır. Bir sonraki operasyon için veya acceleratör katkısı için bu kauçuk karışım kütlesini soğutmak gerklidir.Bu soğutma işlemi için temelde 2 çeşit Batch-off kullanılır. Askılı sistem Batch-off lar, bantlı sistem Batch-off ’lar. EVA sektöründe genelde silindir tip soğutma uniteleri daha çok kullanılır. Bunun yanında bir çok başka operasyon için bir çok tipte soğutma sistemleri-üniteleri kullanılabilir. RPMmach amaca yönelik, müşterilerinin ihtiyaçlarını tam olarak iyi bir performansla karşılayacak daha farklı tiplerde Batch-off dizaynları yapabilmekte ve üretebilmektedir.askili-batch-off

1-    ASKILI KAUÇUK BATCH-OFF SOĞUTMA UNİTELERİ;

Bu tip Batch-off soğutma üniteleri genelde açık mil (kauçuk hamur makinesi) çıkışında kullanılır. Hamur alma-besleme hızı oldukça yüksek olduğundan, açık hamur makineleri silindirlerinin, kauçuk verme hızını karşılayabilir. Bu batch-off lar Fan sistemi ile soğutma yapar ve ortam sıcaklığının 5-10C altına kadar hızlandırıp soğuttuğu havayı, hamur plakaları üzerine vererek soğutma yapar. RPM’nin ürettiği Askılı Batch-off ların soğutma kapasiteleri 1000kg/ saat ile 5000kg/saat arasında makine büyüklüğü ve dizayna göre değişir.

askili-batch-off1Askılı tip Kauçuk Batch-off larda bazı işlevsel opsiyonlar mevcuttur. Hamur plakası giriş kısmında, hamur batch (şarj) lerini birbirine yapıştırarak ekleyecek ve sürekli (continiou) hamur akışı sağlayacak bir yapıştırma silindiri bulunur. Sonrasında, hamurun birbirine yapışmaması için anti-tack uygulaması yapılan bir tankı bulunur. İstenirse hamur bu tank dan geçirilir, veya gerekmediği durumlarda bu anti-tack tankından geçirilmeden hamur direk bantlara oradan da askılara verilebilir. Bu opsiyon RPM nin ürettiği her tip Batch-off a uygulanabilmektedir.

Ayrıca her tip batch-off a uygulayabildiğimiz opsiyonlardan biri de hamur dilimleme sistemidir. Bu sistemi genelde Batch-off girişine koymuş olsak bile isteğe göre Batch-off çıkışına da konulabilmektedir. Bu dilimleme sistemi dairesel bıçak şeklinde çok kaliteli aşınma dirençli karbür malzemeden imal edilir. Bazı durumlarda hidrolik baskı ile bu opsiyonu uygulamaktayız.

Batch-off içinde hamur kütlesi hareketlerini, ne zaman ilerleyip ne zaman duracağını, hamur düşüp düşmediğini kontrol altında tutacak optik sensörler kullanmaktayız.

ornek-batch-off-yerlesim-plani

Hamur taşıma askıları ise paslanmaz çelikten imal edilmektedir.
Hamur final çıkışında ise wig-wag dediğimiz serbest palet üstü istifleme mekanizması bulunmaktadır. Opsiyonel olarak düzenli istifleme istendiğinde, özel ekipmanlar kullanarak asansörlü, hamur aldıkça aşağı inen ve hamur kenar-katlama opsiyonlu sistemlerimiz de mevcuttur.  Hamur çıkışına istenirse otomatik hamur boyu kesme sistemi de uygulayabiliyoruz.Batch-off çıkışına istendiği durumlarda metal sensörü koyabilmekteyiz, bu opsiyon hamur içine  metal karışıp karışmadığını tespit etmek için bazı müşterilerimiz tarafından istenen bir opsiyondur.

Ayrıca geri dönüş sistemli U’’ gövdeli Batch-off larda ihtiyaca göre üretilebilmektedir.



50L-siemens-inventor-banbury-conveyor-batch-off--set-layout

2-    BANTLI BATCH-OFF SOĞUTMA UNİTELERİ

Bantlı Batch-off Kauçuk hamur soğutma makineleri, paslanmaz çelik bant, PA ısı dayanımlı bant veya Teflon aşınma ve ısı dayanımlı bantlar kullanılarak üretilebilmektedir.air-climatic-ruber-batch-off-cooler1

Bu tip Batch-off ların hamur taşıma ve soğutma kapasiteleri Askılı Batch-off lara oranla daha küçüktür. Ancak avantajlarından birisi, çok ince et kalınlığı olan hamurları rahatlıkla taşır ve soğutur. Askılı Batch-off larda ince et kalınlığı olan hamurları taşımak-soğutmak oldukça riskli ve zordur. Hamur soğutma kapasitesini artırmak için konveyör-bant sayısını artırmak gerekir, genelde 5 katlı ürettiğimiz bu tip batch-off ları, 7 ve 9 katlı da üretebilmekteyiz.

Genelde hamur taşıyıcı bantlar, ileri-geri iletim sistemli katlı, düz hareket metodu ile üretilir. Batch-off girişinde aynen askılı Batch-off lar gibi opsiyonlar kullanılabilir. Dilimleme bıçakları girişte veya çıkışta uygulanabilmektedir. Son dönemde en çok talep gören PA6.6 (Polyamid 6,6) bantlı 5 katlı Batch-off lar olmuştur. Bu makineler gürültüsüz çalışmaktadır. Soğutma fanları Batch-off üstüne de konulabilmektedir.air-climatic-rubber-cooler-batch-off

Bu tip Batch-off ların, direk açık hamur makinesi (silindir) çıkışına konulması tavsiye edilmez. Bant hızları, silindir hızlarına göre ayarlanabilmesine rağmen soğutma hızı açısından yetersiz kalabilir, veya hamurun Batch-off içinde 5-6 dakika beklemesi gerekebilir. Bu tip Batch-off lara düşük hızlarda hamur plakası besleyebilecek Konik vidalı Besleme makineleri tavsiye edebiliriz. Bu aynı zamanda sürekli-kesintisiz hamur besleyebilme olanağı sağlayacaktır.

Ayrıca bu tip Bantlı Batch-off lar, oto lastiği üretim sektöründe oldukça rağbet görmüştür. Komposit lastik önşekil ekstrüderinin çıkışına konulan bu bantlı ve katlı Batch-off sistemleri oldukça uzun boyutlarda yapılabilmektedir

Askılı Kauçuk Batch-off soğutma sistemlerindeki bütün opsiyonları bu tip bantlı Batch-off larda da uygulayabilmekteyiz.

 ornek-batch-off-yerlesim

3-    KLİMATİK KAPALI TİP BANTLI SOĞUTMA UNİTELERİ

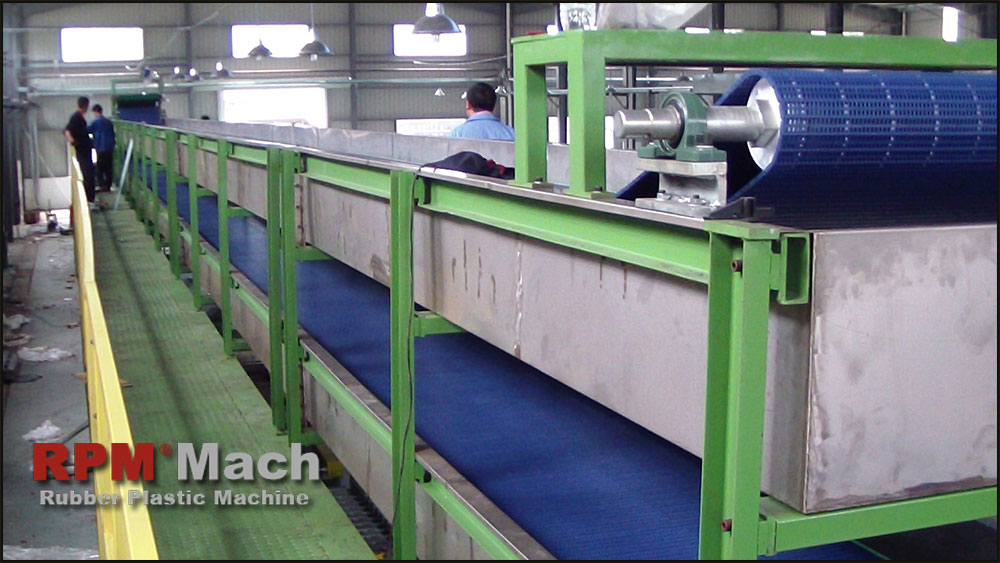

RPMmach’ ın patentini aldığı bu tip klimatik Batch-off lar, 2012 yılından bu yana üretilmektedir. Bilinen klima gazı ile harici sistemde üretilen soğuk hava, Batch-off içine verilerek hızlı soğutma gerçekleştirilir. Soğutma kapasiteleri oldukça yüksektir.pa-bantli-lastik--sogutma2

Bu tip klimatik Batch-off lar bantlı ve katlı şekilde üretilir, henüz askılı Batch-off sisteminde klimatik soğutma denenmemiştir, ancak çalışmalar yapılacaktır.pa-bantli-lastik--sogutma1

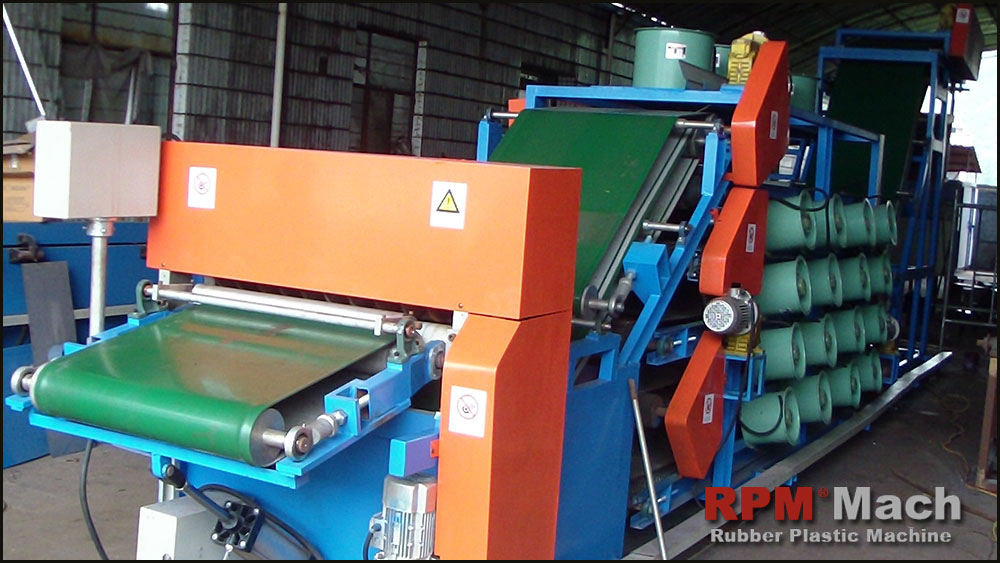

Hızlı, yüksek kapasitel, ve kesin soğutma avantajlarının yanında, bu tip klimatik Batch-off lar, fiyat açısından diğerlerine oranla biraz pahalıdır ve operasyon maliyeti diğerlerine oranla şimdilik biraz yüksektir.rubber-batch-off-cooler-belt1rubber-batch-off-cooler-belt2
bantli-batch-off-wig-wag-kismirubber-batch-off-cooler-belt3
